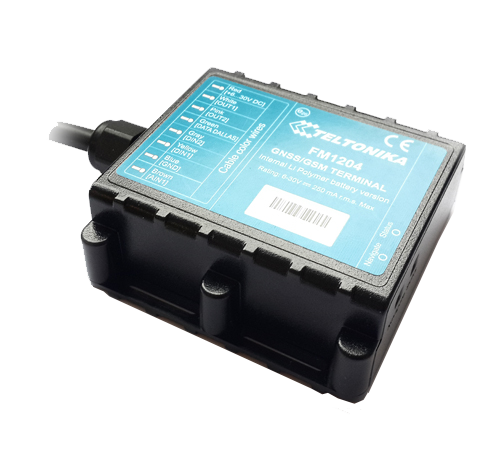

Teltonika FM1204 считается GPS трекером, который может использоваться в бизнесе как мониторинг транспортной логистики и безопасности.
Это устройство имеет высокий IP6X водонепроницаемый класс. Этот факт позволяет FM1204 стабильно работать в течение длительного времени.
Он работает с GPS и ГЛОНАСС, и имеет возможность подключения к GSM сетям и внутреннюю антенну для приема и передачи сигналов.
Содержание пакета
Содержание пакета зависит от кода заказа, и может быть настроен в соответствии с потребностями клиентов
FM1204 Устройство поставляется заказчику в картонной коробке, содержащей все оборудование, которое необходимо для работы. В комплект поставки входят:
- FM1204 устройство
- Li-Po аккумулятор(1800 mAh)
Кроме того, производитель предлагает дополнительный кабель USB .
Место и отслеживания
В модель FM1204 встроен GPS чип, также он имеет поддержку ГЛОНАСС. Он не поддерживает технологию Assisted GPS (A-GPS). В качестве резервного копирования, когда никакие сигналы спутников не доступны, он использует Cell ID местоположения (также известный как LBS-слежение).
Режим отслеживания является гибкой конфигурацией: перемещая каждый 100m, и каждые 60 секунд, а при повороте на 30 градусов, по умолчанию. Когда нет никакого движения (детектируется "Зажигание" статус), трекер отправляет данные каждые 180 секунд.
Мобильные сети
. С помощью Quad-диапазона GSM 2G модуль FM1204 может работать во всем мире.
Интерфейсы
FM1204 Особенности модели
- USB порт
- 1 Цифровой вход Зарезервировано для зажигания Мониторинг состояния
- 2 Цифровые входы
- 1 аналоговый вход (10В или 30В диапазон)
- 2 Цифровые выход с открытым коллектором (. Подключения внешних реле, LED, зуммеры и т.д.)
-
1-Wire® Протокол
- Датчик температуры 1Wire®
- 1Wire® iButton
- Датчик движения
Питание
FM1204 использует диапазон напряжений 10-30В, что дает возможность устанавливать его на легковых и грузовых автомобилях. Устройство также имеет дополнительный встроенный перезаряжаемый аккумулятор. При полной зарядке обеспечивает около 8 часов работы устройства (в нормальных условиях).
"Зажигание" статус
- напряжение внешнего источника питания – когда уровень мощности падает ниже определенного настроенного уровня (по умолчанию 13V) , "зажигание" считается ВЫКЛ, в противном случае - ВКЛ.
- Цифровой вход #1 – если есть положительный сигнал на DIN # 1 сокет,флаг "Зажигание" включен.
- Датчик ускорения - Когда встроенный акселерометр обнаруживает движение, флаг "Зажигание" включено
Режим "Стоп / Движение"
Teltonika FM1204 определяет, находится ли транспортное средство в движении или остановлно одним из трех способов (настраиваемый пользователем):
Метод | Перемещение | Остановлено |
по напряжению бортовой сети | ||
ускорением | Внутренний акселерометр обнаруживает движение | Внутренний акселерометр не обнаруживает движение |
по GNSS | GNSS является фиксированной и скорость выше 5 км / ч | GNSS является фиксированной и скорость ниже 5 км / ч или GNSS не фиксируется |
Два режима сна
FM1204 может перейти в спящий режим через настраиваемое время ожидания сна. Этот тайм-аут (определенный период) начинает отсчет, когда устройство находится в режиме STOP. После тайм-аута будут достигнуты все условия для спящего режима, устройство переходит в нормальный сон или глубокий сон режим :
- Нормальный режим сна. Во время обычного режима сна, FM1204 поворачивает модуль GNSS ВЫКЛ, но сохраняет GSM модуль ВКЛ. Устройство не делает никаких новых периодических записей GPS, только мониторинг событий с последними известными координатами и отправляет их на сервер отслеживания. В результате потребляемая мощность снижается, позволяя экономить энергию батареи транспортного средства (ниже 2 мА).
FM1204 существует нормальный спящий режим, когда включен режим "Движение" обнаружен или "Зажигание" включается.
- Режим глубокого сна Во время режима глубокого сна, FM1204 устанавливает как GNSS приемник и GSM / GPRS модуль в состояние ВЫКЛ, таким образом делая невозможным разбудить устройство удаленно. Расход батареи падает ниже 2 мА.
FM1204 выходит из глубокого спящего режима, если выполнен по крайней мере один из следующих условий:
- Режим "Движение" обнаружен
- Кабель USB подключен
Грубое вождение
FM1204 "Зеленый Сценарий вождения " помогает определить грубое вождение. Сценарий непрерывно контролирует: ускорение силы, силу торможения и повороты. Когда эти параметры превышают пороговые значения, Green Driving событие генерируется и отправляется на сервер
Для предотвращения генерации ложных событий, резкие ускорения и резкого торможения контролируется только при соблюдении следующих условий:
- флаг "Зажигание" (смотри выше) включен
- Скорость автомобиля равна или выше 10 км / ч
Грубое прохождение поворотов контролируется только при соблюдении следующих условий:
- флаг "Зажигание" (смотри выше) включен
- Скорость автомобиля равна или выше 30 км / ч
Локальное и удаленное управление
Teltonika FM1204 трекер может получить данные (в зависимости от времени, расстояния, угла, зажигания и событий) и он может отправить его по GPRS с помощью смарт-алгоритма GPRS соединения.
Также он поддерживает обновление встроенного программного обеспечения через GPRS (FOTA), и существует широкий перечень SMS-команд в формате ASCII, на которые устройство всегда отвечает. В частности, адрес и порт сервера, настройки APN могут быть применены удаленно с помощью SMS. Для того, чтобы уменьшить количество SMS, необходимое для конфигурации SMS двоичный формат может также использоваться.
FM1204 может использоваться без подключения к GSM. Offline регистрация данных позволяет загружать полученные данные от FM1204 к ПК с помощью кабеля, а затем загрузить его на сервер TAVL. Эта функция помогает избежать высоких GPRS счетов, вызванных дорогими операторами и сохранить полученные данные до тех пор, пока не будут загружены на компьютер.
Вы можете также настроить FM1204 с ПК с помощью патентованного программного обеспечения (Teltonika Configurator) и специальный USB-кабель, который можно приобрести отдельно .
Светодиодная индикация
FM1204 имеет два светодиодных состояния:
- Индикатор состояния указывает на GSM / GPRS режим
- светодиодный индикатор показывает прием GPS
- Тип устройства трекер
- Есть тест-драйв Нет
- Связь GPS / ГЛОНАСС / GSM
- Установка самостоятельная
- Микрофон Нет
- Влагозащита Нет
- Доп. аккумулятор Нет
- Производитель Teltonika
- Модификации Нет
Server IP Address | 92.63.111.80 | |
Server port | 47776 | |
Integrated on | 24/11/2011 | |
Revised on | 29/01/2015 |
Purpose | Vehicle | |
Installation | Professional |
Weight | 80 g (2.82 oz.) | |
Size | 66.5x49.7 mm (2.62x1.96 in) | |
Waterproof class | IP6X |
Internal antenna (GNSS) | ||
External antenna (GNSS) | ||
GPS | ||
GLONASS | ||
Assisted GPS |
Cellular network type | GSM Quad Band | |
Internal antenna (Connection) | ||
External antenna (Connection) | ||
Cellular network generation | 2G |
1-Wire interface | ||
Number of outputs | 2 | |
Number of inputs (all types) | 4 | |
Discrete inputs | ||
Analog inputs | ||
Outputs |
Battery capacity | 170 mAh | |
Built-in battery | ||
Emergency button |
Emergency button | ||
Driver ID reading | Feature can be supported upon request | |
External temperature sensor reading |
Tracking modes | Continuous, Interval | |
Location by Cell ID | ||
Smart power consumption | ||
ECO driving |
Battery low | ||
Input change | ||
External power cut off |
Network signal level | ||
GNSS signal level | ||
GNSS satellites fixed | ||
External power source voltage | ||
Internal battery level |
Server connection setup over SMS | ||
Remote device configuration | Yes (over SMS) | |
Remote outputs control | Yes (over SMS), Over GPRS (Requires firmware 09.XX.XX) | |
Firmware update OTA |
CE | ||
FCC |
